液氮罐專用傳輸管路，是專為低溫液氮液氦儲存、轉運、加注場景研發定制的專用配套輸送部件，整體采用編織柔性金屬波紋軟管 + 剛性精密硬管一體化集成結構，搭載專業高真空多層絕熱核心工藝，完美適配自增壓液氮罐、液氮液氦儲存罐等各類低溫容器，從結構設計、材質選型到絕熱工藝，均針對液氮 - 196℃的超低溫輸送工況量身打造，有效解決傳統管路在液氮傳輸中易揮發、冷量損耗大、彎折不便、連接不穩、結霜結冰等行業痛點，是實驗室、醫療、工業、生物科研領域液氮精準輸送、安全轉運的核心配套配件。

一、結構組成

產品整體由柔性傳輸軟管段與剛性定位硬管段兩大核心部分無縫銜接組成，結構分工明確，兼顧靈活性與穩定性，實現超低溫介質輸送的最優適配。

1.1柔性波紋軟管段

采用不銹鋼薄壁波紋柔性管體，管身具備優異的彎折性、伸縮性與抗疲勞性，可根據使用場景自由調節彎曲角度、延伸長度與輸送方位，無剛性彎折死角，適配不同擺放位置、不同加注距離的液氮傳輸需求，安裝布局靈活無限制。軟管段整體做一體化絕熱防護處理，在保證柔性形變的同時，維持超低溫絕熱性能，管體耐壓、耐彎折，長期反復使用不易斷裂、不漏液、不結霜，適配動態調整的傳輸作業。

1.2剛性定位硬管段

采用高精度無縫不銹鋼精密硬管，管身筆直規整、結構穩固，具備優異的定向輸送與定位支撐性能，一端用于與液氮罐出液口、增壓接口進行標準化密封對接，另一端作為液氮輸出端，可精準伸入目標容器、設備內部，實現定點、定量、定向的液氮加注與轉移。剛性段無形變、無偏移，保證介質輸送路徑筆直穩定，避免輸送過程中晃動、滲漏，同時作為整體管路的支撐結構，提升安裝與使用過程中的穩定性，配合快速密封接口，連接牢固、拆裝便捷。

二、核心技術

本傳輸管路全線采用高真空絕熱技術，是適配液氮超低溫輸送的核心保障，區別于普通保溫管路，絕熱性能大幅提升：

管路內外層之間形成密閉高真空夾層，阻斷空氣對流與傳導換熱，配合多層絕熱材料復合防護，從源頭抑制外界熱量傳入管內，最大限度降低液氮在傳輸過程中的冷量損耗，有效控制液氮揮發率，減少介質浪費。

在 - 196℃超低溫持續工作狀態下，管線外壁無結霜、無結冰、無凝露現象，既避免低溫凍傷風險，提升操作安全性，又防止冷量流失導致的傳輸效率下降，保證液氮從補液罐輸出至目標設備的全過程，保持穩定的低溫狀態，滿足高精度、低損耗的低溫介質傳輸要求。

三、材質與性能特性

產品全接觸介質部件均選用304/316L 醫用級不銹鋼材質打造，具備極致的耐超低溫、耐腐蝕、抗氧化、抗老化性能，適配液氮、液氧、液氬、液氦等各類低溫惰性介質，無材質脆裂、無銹蝕析出、無介質污染，符合醫療、生物科研、精密實驗的潔凈傳輸要求。

管體整體承壓能力達標低溫容器配套標準，密封結構采用耐低溫氟橡膠/金屬密封件，耐高溫低溫、密封性能持久，在超低溫工況下不老化、不滲漏，配合標準化接口設計，與各類自增壓液氮罐、臥式/立式液氮儲存罐實現無縫對接，通用性強、適配度高。

整體管路結構堅固，抗沖擊、抗震動，戶外、實驗室、工業車間等多環境均可穩定使用，使用壽命長，后期維護簡單，無需頻繁更換保溫層，大幅降低使用成本。

四、核心優勢

柔性軟管靈活適配場景，剛性硬管穩定定向輸送，兼顧靈活性與穩固性，安裝使用不受空間限制，適配各類液氮轉運、加注、補液作業

真空絕熱核心設計，阻斷熱傳導、熱對流，液氮傳輸揮發率極低，冷量保留率高，節能減耗，提升液氮利用率

專為 - 196℃液氮工況設計，材質與結構耐受極端低溫，長期使用無脆化、無變形、無滲漏，運行穩定可靠

定制設計(尺寸、調節功能、壓力均可定制)適配醫療、生物樣本、精密實驗等對介質純度要求極高的場景

接口標準化設計，完美匹配各規格自增壓液氮罐、低溫儲液罐，拆裝快捷，連接密封。

液氮液氦管線：

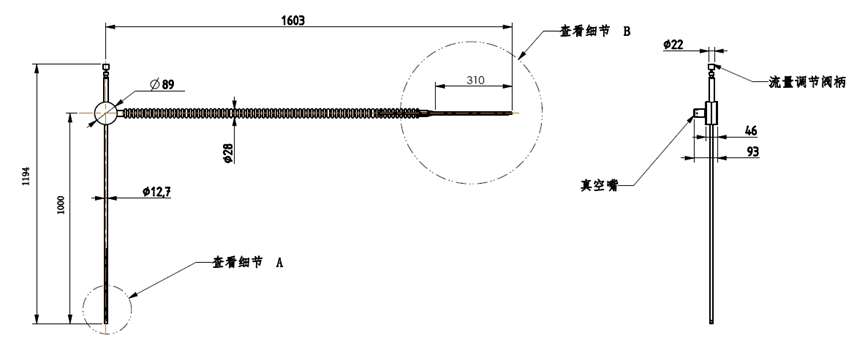

圖紙?jiān)O(shè)計參考

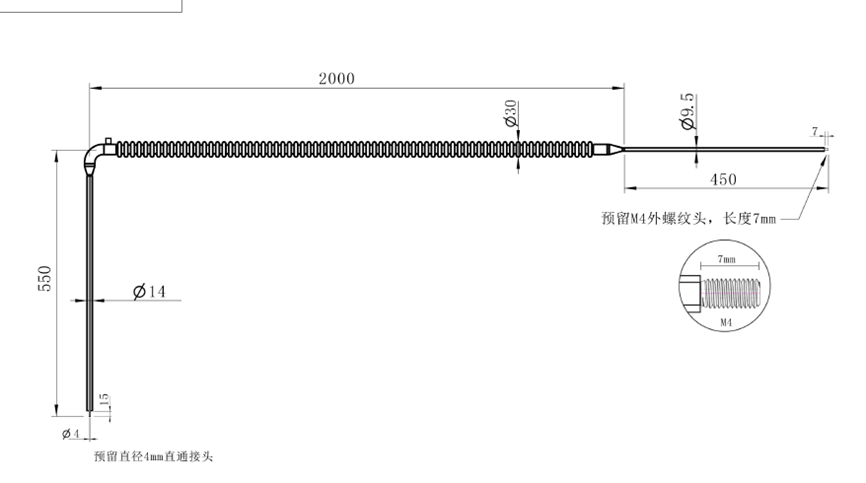

DN3排液管路

加長真空排液管

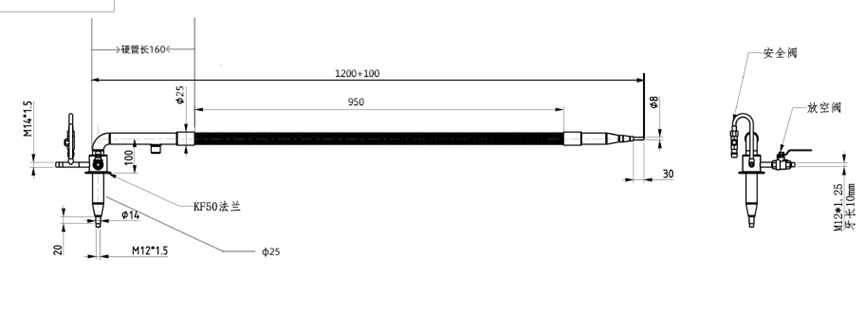

帶控制閥組
