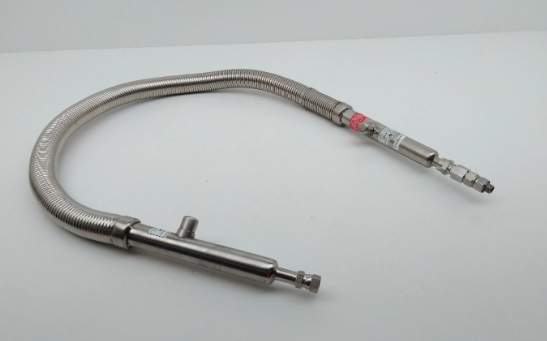

液氮真空管路作為低溫介質輸送的專用設備，核心依靠夾層高真空環境實現隔熱保溫，有效降低液氮輸送過程中的氣化損耗與結霜結冰問題。管路真空度的穩定性、達標度，直接決定低溫輸送系統的運行效率與使用周期。規范的抽真空操作，是液氮真空管路安裝調試、日常運維、故障修復的核心工序。本文結合行業通用實操標準，詳細講解液氮真空管路抽真空的完整流程、關鍵要點與質控方法，適配工業生產、實驗室低溫輸送等各類場景。

　　一、抽真空核心原理

　　液氮真空管路多為雙層夾層結構，內層輸送液氮，外層為防護殼體，中間夾層為真空隔熱區域。自然狀態下，夾層內存在空氣、水汽及微量雜質氣體，空氣與水汽的導熱性會大幅破壞低溫隔熱效果，導致管路冷量流失、液氮損耗增加，長期還會造成夾層結霜、部件老化。

　　抽真空的核心邏輯，是通過專用真空設備，分階段、持續性排出管路夾層內的空氣、殘留水汽與雜質氣體，配合干燥、加熱、檢漏等輔助工藝，將夾層氣壓穩定至標準真空區間，形成密閉真空隔熱層，阻斷熱傳導與熱對流，保障液氮低溫輸送的穩定性。整套操作遵循“預處理除雜、分級抽氣、檢漏穩壓、密封鎖空”的核心邏輯，全程循序漸進，避免快速負壓造成管路結構損傷。

　　二、抽真空前期準備(保障抽氣效率與達標率)

　　前期準備是真空度達標的基礎，多數管路真空不達標、后期真空衰減過快的問題，均源于預處理不到位，實操中需重點做好四項準備工作。

　　1. 管路系統檢查與清潔

　　全面檢查真空管路整體結構，確認內外管壁無破損、變形、焊縫開裂，法蘭、接頭、密封墊片等連接部件安裝牢固，無松動、錯位情況。清理管路夾層內部雜質、粉塵與油污，杜絕固體殘留影響抽氣效果。同時檢查管路預設抽真空接口、排氣閥、隔斷閥的啟閉靈活性，確保閥門密封完好、開合順暢。

　　2. 除濕干燥預處理

　　水汽是影響真空度的核心因素，常溫下夾層殘留水汽會在負壓狀態下持續揮發，導致真空度難以達標、后期快速衰減。需提前對管路夾層進行干燥處理，可采用低溫?zé)犸L(fēng)吹掃或恒溫烘烤工藝，烘烤溫度控制在80℃以內，均勻加熱管路夾層，徹底蒸發殘留水汽。針對長期停用、受潮的管路，可搭配干燥氮?dú)舛啻未祾?，進一步降低夾層濕度，為高效抽真空奠定基礎。

　　3. 設備與儀表校準

　　根據管路容積、長度匹配真空機組，常規工況采用機械泵+分子泵組合機組，適配不同階段的抽氣需求。提前校準熱偶真空計、壓力檢測儀等監測設備，確保壓力數值精準可參考。同時檢查真空機組油路、密封性、管線連接狀態，試運行設備，確認機組運行平穩、無異響、無漏氣問題。

　　4. 工況環境適配

　　抽真空作業需在干燥、潔凈、無強對流風的環境中進行，避開雨天、高濕、粉塵濃度過高的工況。作業前關閉管路所有對外連通閥門，隔離外接設備，保證真空管路為獨立密閉系統，防止外界空氣持續滲入。

　　三、液氮真空管路抽真空完整實操流程

　　液氮真空管路抽真空不支持一次性快速抽至目標數值，需采用分級抽氣工藝，循序漸進提升真空度，規避壓力驟變導致的管路密封失效、水汽凝結等問題，整套流程分為四大階段。

　　1. 粗抽階段(初級排氣)

　　將真空機組與管路專用抽真空接口牢固連接，確認連接密封無間隙后，開啟真空機組前置機械泵，緩慢打開管路抽氣閥，正式啟動粗抽作業。此階段核心是快速排出夾層內大部分常壓空氣，作業時長根據管路容積、長度調整，常規管路耗時30至60分鐘。全程通過真空計實時監測壓力變化，逐步將夾層壓力抽至10Pa以內。

　　若粗抽過程中出現壓力下降緩慢、數值停滯的情況，需立即暫停抽氣作業，排查法蘭接頭、焊縫、閥門密封位等易漏點，排除輕微泄漏問題后再繼續作業。

　　2. 精抽階段(深度除氣)

　　粗抽達標后，啟動分子泵進入精抽階段，開展深度除氣作業。此階段重點去除夾層內殘留的微量氣體、吸附在管壁的水汽與揮發性雜質，是保障高真空、長效穩定的關鍵。作業過程中可持續保持低溫恒溫輔助加熱，加速管壁殘留氣體脫附，避免氣體殘留滯留。

　　精抽作業需持續穩定運行，直至管路真空度達到設備設計標準，常規工業液氮輸送管路，標準工作真空度可穩定維持在高真空區間。全程保持設備勻速運行，禁止頻繁啟停機組，防止真空度波動、管路密封受沖擊。

　　3. 靜置檢漏與穩壓

　　抽真空達到目標數值后，先關閉管路抽氣閥，再依次關停真空機組，避免機組倒吸、空氣回流。隨后進入靜置穩壓階段，密閉管路系統靜置2至4小時，全程監測真空度數值，觀察壓力回升速率。

　　若壓力回升數值在行業允許標準范圍內，說明管路密封性良好;若壓力快速回升，需采用氦質譜檢漏儀對全管路進行精準檢漏，定位微小漏點，通過補焊、更換密封墊片、緊固接頭等方式修復，修復完成后重新開展抽真空作業，直至穩壓達標。

　　4. 密封鎖空與收尾

　　檢漏穩壓合格后，完成管路真空接口的永久密封處理，常規采用真空密封閥鎖閉+焊接密封雙重工藝，徹底隔絕外界空氣滲入。收尾后再次復核整體真空度，記錄作業時間、初始真空度、穩壓后真空度等參數，建立設備運維檔案，便于后期日常巡檢與定期維護。

　　四、抽真空后運維與保空要點

　　抽真空達標并非一勞永逸，后期規范運維可有效延緩真空衰減，延長管路使用壽命，實操中需做好兩點基礎維護。

　　1. 啟停規范操作

　　管路短期停用(24小時內)，無需泄壓，關閉主輸送閥門，保留旁路微開，維持管內微正壓，防止負壓吸潮、進氣。長期停用需排空管路剩余液氮，采用干燥氮?dú)舛啻未祾叱凉?，自然?fù)溫，禁止熱風、蒸汽高溫烘烤管路，避免夾層結構與密封件受損。

　　2. 定期復測補抽

　　液氮真空管路長期運行會出現微量真空衰減，需定期復測真空度。若數值低于工作標準，可通過預留真空接口開展二次補抽，無需拆解管路，快速恢復隔熱性能，保障輸送效率。

　　五、常見問題與解決辦法

　　1. 抽真空速度慢：多為管路殘留水汽過多、存在微漏或閥門未完全閉合，可重新烘干除濕、排查修復漏點、檢查閥門啟閉狀態后重試。

　　2. 真空度達標后快速衰減：核心原因是密封點位老化、存在隱性漏點或除濕不徹底，需全面檢漏、更換老化密封配件，延長靜置烘干與抽氣時長。

　　3. 管路結霜嚴重：多為真空度不足導致隔熱失效，可復測真空度，通過補抽作業恢復標準真空狀態，同時排查管路是否存在進氣問題。

　　液氮真空管路抽真空是一套標準化、精細化的系統工序，核心在于“前期徹底除濕除雜、中期分級平穩抽氣、后期精準檢漏鎖空”。區別于普通管路抽氣，低溫真空管路更注重除水、防漏、穩壓，每一個環節的規范性，都直接影響管路的隔熱性能、液氮輸送損耗與運行壽命。嚴格遵循標準化流程操作，配合定期運維復測，可讓真空管路長期保持穩定工作狀態，適配各類低溫液氮輸送場景的使用需求。
